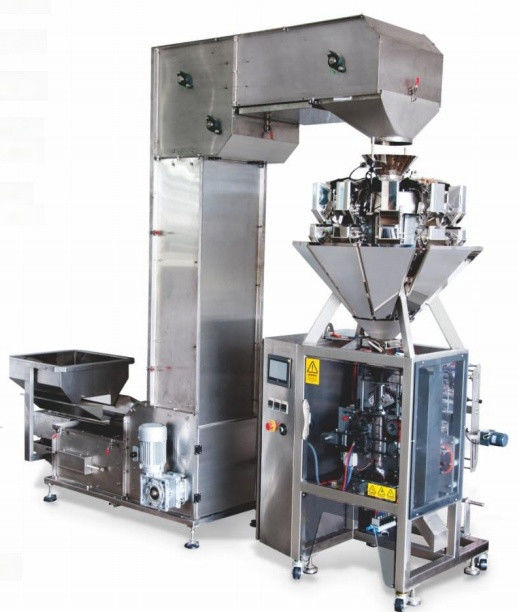

50-100 toreb/min Automatyczna maszyna do ważenia i pakowania 2,5 kW

Zintegrowany system ważenia i automatycznego pakowania

Przepływ procesu:

Manually pouring a single material into the vibrating feeder storage hopper of the elevator - Automatic feeding - Lifting to the feeding hopper of the combined scale - Weighing by the combined scale - Unqualified removal - Qualified discharge to the hopper of the packaging machine - Packaging machine receives the discharge signal - Automatic bag making and coding - Automatic sealing - Finished product falls onto the output conveyor belt

Całkowicie automatyczna inteligentna szybka mała maszyna do pakowania

Parametry techniczne maszyny do pakowania:

Materiały opakowaniowe: cząstki, tabletki i nieregularne przedmioty, które łatwo jest ważyć

Pojemność opakowania: 1-30 g

Prędkość pakowania: 50-100 worków/min (w zależności od długości worka pakowania i warunków materiału)

Pojemność produkcji toreb: 50 ≤ W ≤ 150 mm × L ≤ 230 mm

Film opakowaniowy: ≤ 320 mm

Wielkość worka: TBD

Szerokość folii opakowaniowej: należy określić

Formularz uszczelnienia: uszczelnienie tylne

Formularz uszczelnienia pionowego: uszczelnienie boczne (jednorazowe działanie)

Szerokość tylnego uszczelnienia: 10 mm ziarna prostych

Szerokość pieczętowania poziomego: Cała szerokość kształtu pieczętowania poziomego wynosi 20 mm, z prostymi liniami (odległość 2 mm)

Sposób cięcia: cięcie ząbkowe (szczelność pozioma z nożem w środku, cięcie niezależne)

Optoelektroniczne sterowanie: długość sterowania kodem kolorowym lub długość ustawienia ekranu dotykowego

Metoda ciągnięcia worka: serwomotor napędza pas do ciągnięcia worka

Metody uszczelniania poziomego: uszczelnianie poziome serwomotoru

Materiały opakowaniowe: materiały opakowaniowe złożone

Zasilanie prądem AC 220V/50HZ 2,5 kW

Ciśnienie źródła gazu: 6 kg

Zużycie gazu: 0,4 m3/min

Podstawowa konfiguracja:

7 "Inovance kolorowy ekran dotykowy+Inovance PLC (język operacyjny chiński), z funkcją ostrzegania o błędach i samodzielnej diagnozy

Komponenty pneumatyczne Taiwan AIRTAC

System regulacji temperatury Yudian (1 pieczęć pionowa, 2 pieczęcie poziome)

Inovacja serwo-pociąganie torby silnikowej

Inovace serwo silnik gęstości

Komponenty elektryczne Schneider lub OMRON

Części wystawione na działanie całej maszyny wykonane są z stali nierdzewnej 304 lub materiału stopu aluminium (z wyłączeniem części ruchomych)

Część w kontakcie z materiałem wykonana jest ze stali nierdzewnej 304

Parametry techniczne skomponowanej skali:

HX-A14 14 głowica 0,5L wodoodporny mikrokomputer skalowanie z stali nierdzewnej

Parametry techniczne:

Zakres masy: 1-200 g

Prędkość ważenia: ≤ 110 worków/min (różni się w zależności od masy opakowania i właściwości materiału)

Zakres dokładności ważenia: poziom X (0,5), około ± 0,1-0,5 g (w zależności od sytuacji materiału)

Pojemność zbiornika: 500 ml

Sposób napędu: silnik stopniowy

Materiał nadwozia: stal nierdzewna 304

Materiał łopatek do łupów: 304 płaska stal nierdzewna

Pojemność zasilania: AC 220V/50HZ 1,5KW/10A

Ciepło przenoszące druk Inteligentna maszyna do kodowania

Parametry techniczne:

Głowa drukarka: szerokość 32 mm, 300 dpi (12 kropek/mm)

Zakres druku: 33 mm * 75 mm

Tryb drukowania: przerywany

Częstotliwość drukowania: ≤ 250 razy/minutę

Długość wstążki: 600 m (maksymalna długość 1200 m)

Szerokość pasma: 33 mm

Interfejs komunikacyjny: USB/wspiera RS232, podwójny Ethernet, czytnik kart USB i skaner, protokoły komunikacyjne binarne i ASCII, sterownik Windows ®, symulacja ZPL i SATO

Zasilanie: napięcie AC100V~240V

Moc: 120 W

Temperatura środowiska pracy: 0-40 °C

wilgotność względna: 10% -95% (nie kondensująca)

00,5 m źródła powietrza 3/ min

Wydrukowana waga: 4,8 kg, ręcznik sterowania: 0,4 kg

Pojemność przewozowa: 0-10 metrów sześciennych na godzinę (wyliczona na podstawie współczynnika obciążenia 0,5)

Wysokość wyjścia: 3600 mm (w zależności od wysokości urządzenia)

Węzły i wały węzłów: pokryte niklem

Łańcuch: stal nierdzewna 304

Materiał wiadra podnośnego: PP, pełna pojemność 2,2 l

Wielkość otworu wibracyjnego: 1000L x 280W x 100H

Materiał uchwytu: zwykły plastik do rozpylania ze stali, materiał z materiału hopper: 304 stal nierdzewna

Objętość ładowarki: 60 l

System sterujący: wyposażony w skrzynkę sterującą, regulację prędkości zmiennej częstotliwości, w tym urządzenie na poziomie kondensatora

Moc zasilania: jednopasowa 220V 50Hz 750W

Całkowita masa: 200 kg

Włączając funkcję usuwania odłamków (wyposażoną w pręt magnetyczny i wibrator osadów) oraz przesiewanie i nieprzesiewanie pyłu:Usunięcie żelaza odnosi się do wchłaniania przedmiotów zawierających żelazo na pręt żelazny, gdy wychodzi hopper karmieniaW przypadku zębów z otworami można filtrować drobny pył, a zęby bez otworów są używane do pakowania drobnych materiałów (takich jak małe owoce).

Schemat wyświetlania inteligentnej maszyny kodowania do druku cieplnego:
