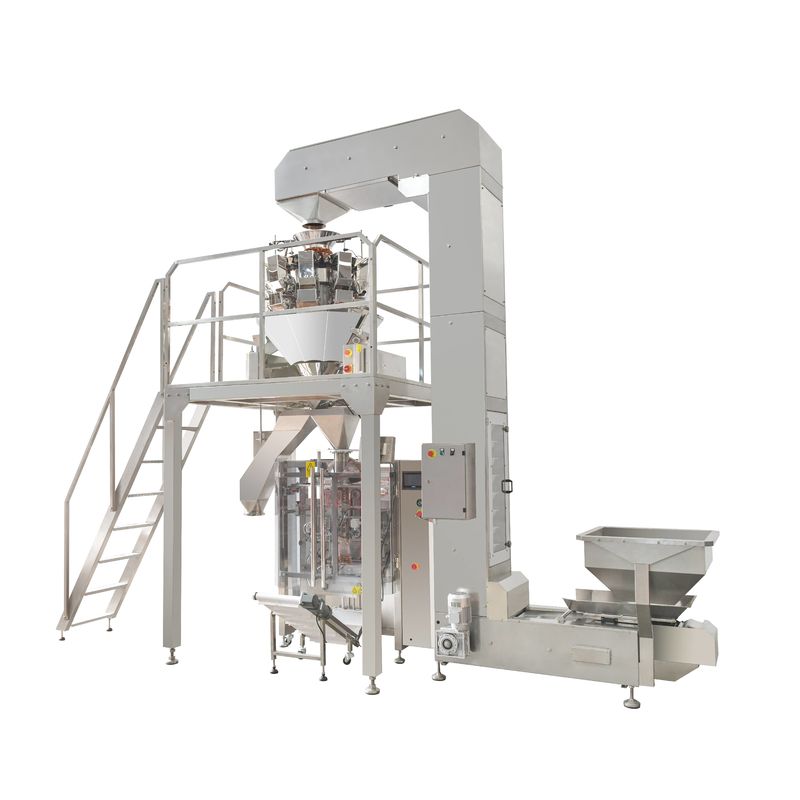

Wielogłowa maszyna do ważenia opakowań pionowych 15-35 worków/min

Maszyna wielogłowa do ważenia wielopakowań, pionowa, duża, 15-35 /min, cząstki, Nieregularne elementy, które

Przepływ procesu:

Manually pouring a single material into the vibrating feeder storage hopper of the elevator - Automatic feeding - Lifting to the feeding hopper of the combined scale - Weighing by the combined scale - Unqualified removal - Qualified discharge to the hopper of the packaging machine - Packaging machine receives the discharge signal - Automatic bag making and coding - Automatic sealing - Finished product falls onto the output conveyor belt

Parametry techniczne:

Materiały opakowaniowe: cząstki, tabletki lub przedmioty o nieregularnej wadze

Pojemność opakowania: 100-2000 g

Prędkość pakowania: 20-40 worków/min (w zależności od długości worka i warunków materiału)

Pojemność produkcji worków: 115 ≤ W ≤ 350 mm x L ≤ 310 mm (wyciąganie jednej torby)

Film opakowaniowy: ≤ 750 mm

Wielkość worka: TBD

Szerokość folii opakowaniowej: należy określić

Formularz uszczelnienia: uszczelnienie tylne

Formularz uszczelnienia pionowego: uszczelnienie boczne (jednorazowe działanie)

Szerokość tylnego uszczelnienia: 10-15 mm ziarno proste

Szerokość pieczętowania poziomego: Cała szerokość kształtu pieczętowania poziomego wynosi 20 mm, z prostymi liniami (odległość 2 mm)

Metoda cięcia: cięcie ząbkowe (szczelenie poprzeczne nożem w środku, cięcie niezależne)

Optoelektroniczne sterowanie: długość sterowania kodem kolorowym lub długość ustawienia ekranu dotykowego

Metoda ciągnięcia worka: serwomotor napędza pas do ciągnięcia worka

Metody uszczelniania poziomego: uszczelnianie poziome pneumatyczne

Materiały opakowaniowe: materiały opakowaniowe złożone

Zasilanie prądem AC 220V/50HZ 4,5 kW

Ciśnienie źródła gazu: 6 kg

Zużycie gazu: 0,6 m3/min

Podstawowa konfiguracja:

7 "Inovance kolorowy ekran dotykowy+Inovance PLC (język operacyjny chiński), z funkcją ostrzegania o błędach i samodzielnej diagnozy

Komponenty pneumatyczne Taiwan AIRTAC

Zmiana temperatury w układzie Yudian (1 uszczelnienie wzdłużne, 2 uszczelnienia poprzeczne)

Inovacja serwo-pociąganie torby silnikowej

Komponenty elektryczne Schneider lub OMRON

Części wystawione na działanie całej maszyny wykonane są z stali nierdzewnej 304 lub materiału stopu aluminium (z wyłączeniem części ruchomych)

Część w kontakcie z materiałem wykonana jest ze stali nierdzewnej 304

Schematyczny schemat skomponowanej skali:

Parametry techniczne skomponowanej skali:

HX-A14 14 głowica 1,6L wodoodporny mikrokomputer skalownik z stali nierdzewnej

Parametry techniczne:

Zakres masy: 100-2000 g

Prędkość ważenia: ≤ 60 toreb/min (różni się w zależności od masy opakowania i właściwości materiału)

Zakres dokładności ważenia: poziom X (0,5), około ± 0,5-2 g (w zależności od sytuacji materiału)

Pojemność hopera: 1600 ml

Główna tablica wibracji: typ wibrujący

Sposób napędu: silnik stopniowy

Materiał nadwozia: stal nierdzewna 304

Materiał łopatek do łupów: 304 płaska stal nierdzewna

Pojemność zasilania: AC 220V/50HZ 2,5KW/16A

Schematyczny schemat windy z materiału wiadrowego typu Z CST-D10-3600 (typ 304):

Parametry techniczne:

Pojemność przewozowa: 0-10 metrów sześciennych na godzinę (wyliczona na podstawie współczynnika obciążenia 0,5)

Wysokość wyjścia: 3600 mm (w zależności od wysokości urządzenia)

Węzły i wały węzłów: pokryte niklem

Łańcuch: stal nierdzewna 304

Materiał wiadra podnośnego: PP, pełna pojemność 2,2 l

Wielkość otworu wibracyjnego: 1000L x 280W x 100H

Materiał uchwytu: zwykły plastik do rozpylania ze stali, materiał z materiału hopper: 304 stal nierdzewna

Objętość ładowarki: 60 l

System sterujący: wyposażony w skrzynkę sterującą, regulację prędkości zmiennej częstotliwości, w tym urządzenie na poziomie kondensatora

Moc zasilania: jednopasowa 220V 50Hz 750W

Całkowita masa: 200 kg

Włączając funkcję usuwania odłamków (wyposażoną w pręt magnetyczny i wibrator osadów) oraz przesiewanie i nieprzesiewanie pyłu:Usunięcie żelaza odnosi się do wchłaniania przedmiotów zawierających żelazo na pręt żelazny, gdy wychodzi hopper karmieniaW przypadku zębów z otworami można filtrować drobny pył, a zęby bez otworów są używane do pakowania drobnych materiałów (takich jak małe owoce).

Schemat wyświetlania inteligentnej maszyny kodowania do druku cieplnego:
